微凹涂布的基本原理

微凹涂布是通過刮刀或輥筒施加壓力，使液體狀的涂料被擠壓并通過網線結構的金屬版面，從而在承印物上形成精細的圖案和紋理。這個過程需要精確的控制和調整，以確保最終產品的質量。

常見的微凹涂布缺陷及其成因分析

1. 針孔（Pinholing）
2. 成因：針孔是由于涂料中的空氣或其他氣體未能完全排出而在干燥后留下的空洞。這可能是由于涂布前未徹底攪拌涂料、涂布速度過快或者底材表面的潤濕效果不佳等原因造成的。

3. 控制措施：確保每次使用前充分?jǐn)嚢杈鶆蛲苛希贿m當降低涂布速度；增加預熱工序以提高承印物的溫度，改善其對涂料的吸收能力。

4. 氣泡（Bubbles）

5. 成因：氣泡是由于涂布過程中有空氣被困在涂料中或在干燥過程中內部發生化學反應產生的氣體所致。這可能與涂料配方不當、涂布設備中有殘留空氣、涂布?jí)毫Σ痪纫蛩赜嘘P(guān)。

6. 控制措施：優化涂料配方，減少易產生氣體的成分；定期檢查并清理涂布設備的死角區域；保持穩定的涂布?jí)毫Γ苊獠▌?dòng)過大。

7. 橘皮紋（Orange Peel）

8. 成因：橘皮紋是由于涂料在干燥時表面張力不均勻?qū)е碌摹＿@種現象通常出現在快速干燥的環境下，例如使用了揮發性較強的溶劑或者干燥條件不穩定。

9. 控制措施：選擇合適的溶劑體系，平衡好干燥速度和表面張力的關系；保持干燥條件的穩定，避免驟變；可以嘗試添加流平劑來改善表面光滑度。

10. 其他問題

11. 光澤不一致：可能是因?yàn)椴煌瓮苛系墓鉂啥炔町悺⑼坎己穸鹊淖兓蛘吒稍镞^(guò)程的不一致引起的。
12. 粘附力差：如果涂料與承印物的結合不好，可能會導致產品在使用過程中脫落。
13. 顏色偏差：不同的光照條件下觀察到的顏色可能會有所差別，但嚴重的顏色偏差往往是由涂料配比錯誤或設備校準不當引起的。

缺陷控制的策略和方法

1. 嚴格的質量管理體系：建立標準化的操作流程，包括原材料的進貨檢驗、生產過程中的監控和產品質量的抽檢。
2. 定期的設備維護保養：確保所有涂布設備和輔助工具處于最佳工作狀態，減少故障率。
3. 先進的檢測手段：采用現代化的儀器設備對產品進行全面檢測，及時發現和解決存在的問題。
4. 持續的技術創新：不斷開發新型涂料材料和技術，提升產品的質量和競爭力。
5. 員工培訓和教育：加強對員工的技能培養和職業道德教育，確保他們能夠熟練掌握微凹涂布的操作技巧和質量控制方法。

結論

微凹涂布作為一種重要的加工工藝，其在各個行業中的應用日益廣泛。通過對上述缺陷成因的分析和對控制方法的闡述，我們可以看出，要保證微凹涂布產品的品質，需要在多個環節進行精細化管理。只有這樣，才能有效減少缺陷的發生，提高產品的市場競爭力。

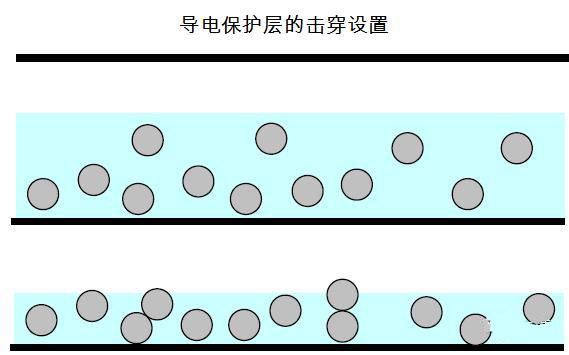

在現代電子工業中，導電保護層（Conductive Coating）的涂布是一項關鍵的技術。它涉及到在各種基材表面形成一層均勻、連續且具有良好導電性的薄膜，以提供電接觸、電磁屏蔽或靜電耗散等功能。本文將介紹導電保護層的涂布過程、常用材料和技術，以及其在不同領域的廣泛應用。

導電保護層的作用和特點

1. 電接觸功能：確保良好的電流傳輸，適用于電路板、觸控屏幕等電子產品。
2. 電磁屏蔽：防止外部電磁波干擾信號，同時阻止內部輻射對外界造成影響。
3. 靜電耗散：消除靜電積累，減少對敏感電子設備的損害。
4. 耐用性和防護性：保護底層材料免受環境因素的影響，如濕氣、化學品等。
5. 機械性能增強：增加表面的硬度和耐磨性，提高產品的使用壽命。
6. 美觀效果：通過選擇合適的顏色和光澤度，可以實現外觀設計的要求。

涂布技術和工藝

1. 噴涂法：利用壓縮空氣將涂料霧化后噴射到物體表面上，形成均勻的膜層。此方法常用于大面積涂布。
2. 絲網印刷：使用帶有圖案孔版的絲網，使涂料透過版上的開口轉移到物體表面，形成所需圖形。這種方法適用于需要特定圖案的涂布。
3. 旋涂法：將物體放在一個旋轉臺上高速旋轉，然后將液體狀的材料滴加在物體中心位置，由于離心力作用，材料會均勻地鋪展并固化成所需的厚度。該方法常用于精密涂布。
4. 浸漬法：將物體完全浸入液體狀的涂料中，然后取出并讓其自然流平或干燥，形成均勻的涂層。這種方法適用于復雜形狀物體的涂布。
5. 刮刀涂布：使用刮刀將液態材料均勻地涂抹在物體表面上，形成所需要的涂層厚度和寬度。這種方法適用于較寬的帶材涂布。

導電保護層材料的選擇與特性

1. 金屬粉末涂料：由金屬顆粒懸浮在介質中組成，具有優異的導電性和機械強度。常用的金屬包括銅、銀、鎳等。
2. 碳系材料：炭黑、石墨烯、碳納米管等，這些材料的導電性較好，且價格相對較低。
3. 導電聚合物：有機材料，通常添加了其他導電填料，使得其具備一定的導電性。
4. 混合型材料：結合上述兩種或多種材料的特點，優化綜合性能。

應用領域

1. 消費類電子產品：智能手機、平板電腦、筆記本電腦等，導電保護層用于觸控屏、天線、EMI/RFI屏蔽等領域。
2. 汽車行業：車身控制模塊、電池管理系統、車載娛樂系統等都需要用到導電保護層來提高可靠性和安全性。
3. 航空航天：飛行器中的電子設備、通信系統和導航系統等均需抗電磁干擾和高穩定性的導電保護層。
4. 醫療設備：心臟起搏器、植入式傳感器等需要防靜電和生物相容性好的導電保護層。
5. 工業自動化：機器人控制系統、工廠自動化設備等也需要具備抗干擾特性的導電保護層。

未來發展趨勢

隨著科技的發展和對產品性能要求的不斷提高，導電保護層的涂布技術也在不斷創新和完善。例如，環保型的水性涂料和無機材料的應用越來越受到關注；同時，智能化涂布設備和檢測系統的研發也將進一步提高生產效率和產品質量。

總結：
導電保護層的涂布技術是電子工業中的一個重要環節，它在眾多領域發揮著不可替代的作用。通過對涂布技術的深入了解和不斷改進，我們可以為電子產品的安全、高效運行提供更加完善的解決方案。
